Appareil de mesure de la conductivité électrique et de la permittivité

Fluides

EPSILON+

Appareil de mesure de la conductivité électrique, de la permittivité diélectrique et du facteur de dissipation

Basé sur la norme DIN IEC 60247

Demander un devis

Propriétés diélectriquesFluides et graisses

Instrument de laboratoire compact, le EPSILON+ est idéal pour la mesure de la conductivité électrique, de la permittivité diélectrique et du facteur de dissipation de tous les fluides. Basé sur la norme DIN IEC 60247, il a été développé par la société Flucon pour déterminer avec une grande précision les propriétés diélectriques des lubrifiants et des liquides de fonctionnement type fluides caloporteurs. Le EPSILON+ permet par exemple de caractériser des huiles moteur et d’engrenage ainsi que des graisses de lubrification.

Principales caractéristiques

La cellule de mesure se compose d’un capteur central et d’un récipient à visser dans lequel est placé l’échantillon. Les deux éléments peuvent être facilement nettoyés à l’aide d’un liquide de nettoyage approprié (par exemple, de l’éthanol ou un solvant de nettoyage).

Pour mesurer les propriétés diélectriques d’un fluide, il suffit de verser 8 ml d’échantillon dans le récipient. La cellule de mesure peut être placée dans un thermostat pilotable par l’appareil pour permettre de réaliser des essais à différentes températures ou selon un profil de température précis. A chaque température d’essais, 15 secondes suffisent pour mesurer la conductivité électrique, la permittivité diélectrique et le facteur de dissipation (tan δ) du fluide.







Logo Flucon









  • Très petites quantités d’échantillon (8 ml)
  • Un seul appareil pour mesurer 3 propriétés
  • Grande précision et répétabilité
  • Facilité de mise en œuvre et d’utilisation
  • Capteur de température (PT100) intégré

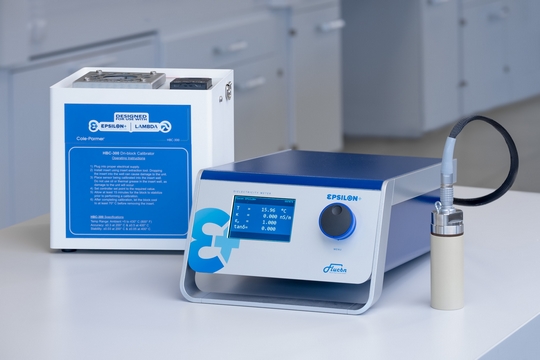

https://www.thermoconcept-sarl.com/wp-content/uploads/2020/11/epsilon-plus-conductivite-electrique-permittivite-dielectrique-illustration.jpg

Spécifications Techniques
Appareil de mesure de la conductivité électrique et permittivité diélectrique

Basé sur les exigences de la norme DIN IEC 60247, le EPSILON+ réalise des mesures précises de tous fluides en s’affranchissant des phénomènes de convection.

Domaines d’application
Industrie automobile, industrie chimique, industrie électronique, industrie cosmétique
Exemples de matériaux
Liquides, huiles, graisses, pâtes
Conductivité électrique
0 à 600 μS/m
Permittivité diélectrique
1 à 10
Facteur de dissipation (tan δ)
0 à 10 000
Précision de la mesure
± 1%
Temps de mesure
Environ 15 secondes
Plage de température
-20 à 180°C*
Volume de l'échantillon
8 ml
Normes
Basé sur la norme DIN IEC 60247

La méthode est en constante amélioration, les spécifications sont donc susceptibles de changer sans avertissement préalable.
*Nécessite un système de refroidissement/chauffage

Les Accessoires

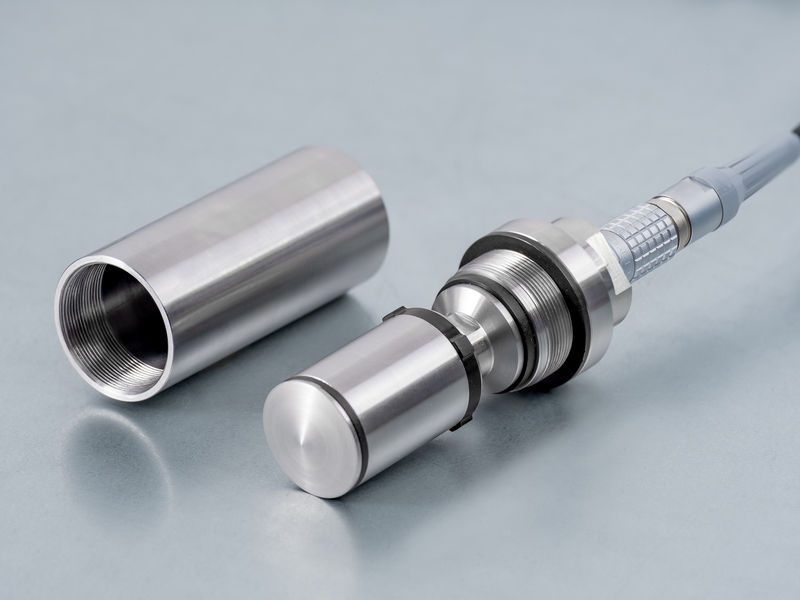

Sonde de mesure EPSILON+

Sonde EPSILON+

Sonde EPSILON+ à visser dans le porte-échantillon en acier inoxydable. Capteur de température intégré

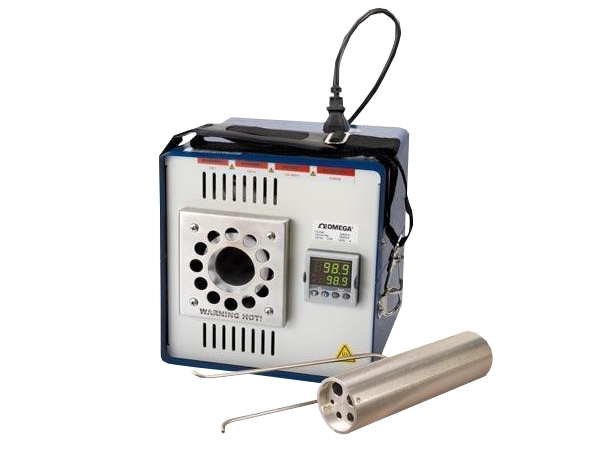

Illustration bain à sec EPSILON+

Bain à sec

Bain à sec piloté par l’appareil et permettant de réaliser des mesures de conductivité thermique de l'ambiant à 180°C

Illustration refroidisseurs LAMBDA

Refroidisseurs

Différents refroidisseurs, pouvant être pilotés par l’appareil, sont disponibles pour réaliser des mesures entre -20°C et 180°C


Protocole de mesure

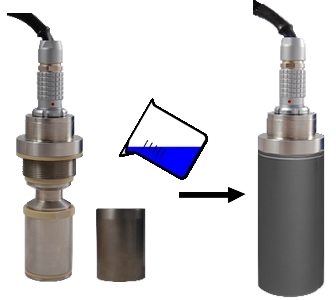

Etape 1
Mise en place échantillon EPSILON+

Verser avec précaution 8ml de fluide dans le récipient de la cellule de mesure en veillant à ce qu’il ne se forme pas de bulles d’air dans le fluide.

Etape 2
Position sonde de mesure Flucon

Fermer la cellule de mesure en vissant la tête de mesure sur le récipient. Attention, ce dernier doit être incliné à 45°C lors de cette opération pour ne pas piéger de l’air dans la cellule.

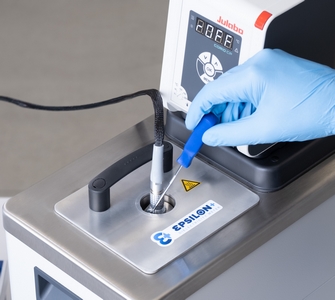

Etape 3
Mesures en températures

Insérer la cellule de mesure dans le récipient intermédiaire en plastique, puis placer ce dernier dans le thermostat. Le récipient intermédiaire en plastique permet d’isoler électriquement la cellule de mesure du thermostat.

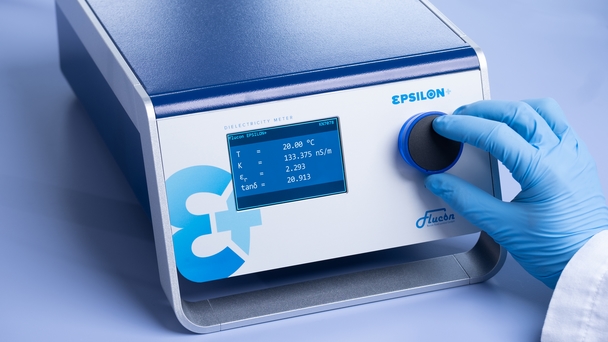

Etape 4
Lancement essai pour mesure conductivité thermique liquides

Programmer le thermostat à la température désirée. Une fois la température atteinte la conductivité électrique, la permittivité diélectrique et le facteur de dissipation (tan δ) sont mesurés en quelques secondes.

Obtenir un devis Besoin d'un devis ?

Obtenir un devis détaillé est rapide et simple.
Remplissez notre formulaire en ligne.

Obtenir un devis
3

Exemples d'applications

Exemples d'applications à venir
