MATERIEL PEDAGOGIQUE THERMIQUE

TP METHODE FLASH – DIFFUSIVITE THERMIQUE

Banc pédagogique méthode Flash pour la mesure de diffusivité thermique

Demander un devis

DESCRIPTION BANC PEDAGOGIQUEMéthode Flash

THERMOCONCEPT a développé un banc pédagogique autour de la « Méthode Flash », méthode normalisée pour la mesure de la diffusivité thermique.

D’une durée d’environ 4h, ce banc pédagogique méthode Flash permet de réaliser les travaux pratiques (TP) suivants :

  • Présentation de la méthode Flash et des modèles d’estimation associés
  • Mesure de la diffusivité thermique de 5 matériaux
  • Etude de l’influence de différents paramètres sur la mesure
  • Calcul de la diffusivité thermique par 3 méthodes d’estimation différentes à partir d’une courbe expérimentale
  • Limite de mesure : temps de réponse et sensibilité du pyromètre

Associant l’interprétation des résultats expérimentaux aux calculs manuels, ce TP offrira la possibilité à tous les étudiants de l’enseignement supérieur d’appréhender une des méthodes les plus couramment employées aujourd’hui par les industriels, en particulier du secteur aéronautique.



  • Dispositif clés en main livré avec sujet et corrigé
  • Etude d’une méthode normalisée de caractérisation thermique
  • Utilisation de Excel
  • Utilisation d’un pyromètre infrarouge industriel



Banc pédagogique méthode Flash



Thèmes abordés

Ce banc pédagogique méthode Flash présente la méthode et les modèles d’estimation associés. Il permet la mesure de la diffusivité thermique et l’étude de l’influence de différents  paramètres sur la mesure : émissivité, bruit de mesure, limites des capteurs…

Thèmes abordés
Durée (4h15)
Introduction et partie théorique : Présentation de la méthode Flash et des modèles d’estimation associés
30 min
Etude de l’influence de l’émissivité et de la semi-transparence sur les mesures de diffusivité thermique
40 min
Etude de l’influence de l’épaisseur du matériau sur le rapport signal sur bruit mesuré
30 min
Etude de l’influence de la puissance de la lampe flash sur les mesures de diffusivité thermique
45 min
Mesure de la diffusivité thermique de 5 matériaux différents
35 min
Etude des limites du pyromètre infrarouge pour la mesure de diffusivité thermique
15 min
Calcul manuel de la diffusivité thermique par différentes méthodes à partir d’une courbe expérimentale
60 min

Ce banc pédagogique est en constante amélioration, les spécifications et le contenu sont donc susceptibles de changer sans avertissement préalable

Contenu de la livraison

Ce banc pédagogique méthode Flash est fourni avec :

  • un banc de TP robuste et stable constitué d’un porte échantillon et d’un support pour lampe flash
  • une lampe flash avec un bol réflecteur équipé d’un hublot de protection
  • un pyromètre infrarouge professionnel
  • une valise de rangement contenant un pied à coulisse et 12 échantillons nécessaires aux travaux pratiques.
  • des sujets de TP version enseignant et élève sur clé USB

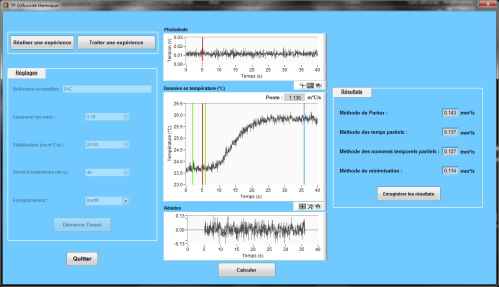

  • un logiciel spécialement développé par Thermoconcept

Valise échantillons banc pédagogique méthode Flash

OPTIONS

Ordinateur fixe ou portable

Le banc pédagogique peut être accompagné d’un ordinateur fixe ou portable neuf que Thermoconcept vous livre déjà configuré pour le TP (logiciel et drivers installés).

Ordinateur de bureau sur fond transparent
Icône étudiant diplômé png

Installation & Formation

Un membre de l’équipe Thermoconcept se déplace dans vos locaux pour installer le matériel et former les futurs utilisateurs du banc pédagogique.
