MATERIEL PEDAGOGIQUE INFRAROUGE

TP INFRAROUGE – KIT MAITRISE

Banc de TP pour l’étude approfondie de la thermographie Infrarouge et du Contrôle Non Destructif (CND)

Demander un devis

DESCRIPTION BANC PEDAGOGIQUECND INFRAROUGE

Pionniers sur le développement de matériels pédagogiques dédiés à la technologie infrarouge, et forts de notre expérience dans le Contrôle Non Destructif, nous avons conçu le premier banc didactique consacré au CND par thermographie infrarouge. Ce banc pédagogique de formation au CND infrarouge donne l’opportunité aux étudiants de se familiariser avec la technologie infrarouge, d’en apprécier les avantages et de se rendre compte des difficultés inhérentes à son utilisation. Dans sa version complète, il permet de réaliser deux séances de travaux pratiques et aborde les thèmes suivants :

  • Initiation aux principaux phénomènes thermiques (réflexion, émission, rayonnement)
  • Etalonnage de la caméra infrarouge
  • Estimation de l’effusivité thermique de différents matériaux
  • Mesure de l’émissivité thermique de différents revêtements via une méthode normalisée (en option)
  • Détection de défauts dans un échantillon témoin grâce au Contrôle Non Destructif (CND) par thermographie infrarouge (en option)

Teledyne FLIR - Caméras infrarouges

  • Dispositif clés en main livré avec sujet et corrigé
  • Approche ludique du rayonnement infrarouge
  • Utilisation de Excel
  • Utilisation d’une caméra infrarouge professionnelle

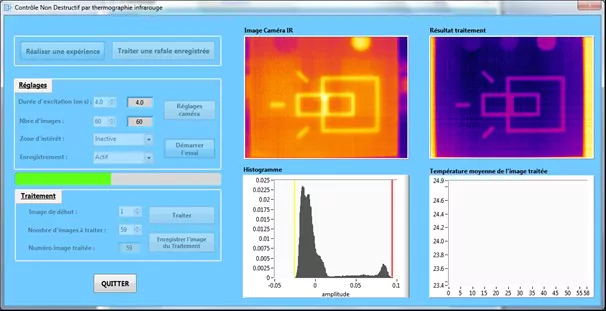

Logiciel banc pédagogique CND infrarouge

Thèmes abordés

Incluant une caméra professionnelle Teledyne FLIR, ce banc de TP permet d’approfondir les thèmes abordés par le Kit Initiation et permet des travaux d’étalonnage, d’estimation de l’effusivité thermique, de mesure d’émissivité et de Contrôle Non Destructif.

Thèmes abordés
Durée (3h + 1h30)
Introduction et partie théorique (avec support DVD et pdf)
30 min
Initiation aux principaux phénomènes thermiques (réflexion, émission, rayonnement, loi de Planck, …)
40 min
Etalonnage de la caméra en température
50 min
Estimation de propriété thermophysique : Effusivité thermique
60 min
Option Emissivité : Mesure de l’émissivité de différents revêtements
45 min
Option CND : Détection de défauts (inclusion, air, …) dans échantillon témoin
45 min

Ce banc pédagogique est en constante amélioration, les spécifications et le contenu sont donc susceptibles de changer sans avertissement préalable

Contenu de la livraison

Le TP est fourni avec :

  • un banc en profilés aluminium équipé de deux lampes halogènes et d’un plateau de support des échantillons
  • une caméra infrarouge professionnelle Teledyne FLIR A325sc avec son logiciel Teledyne FLIR ResearchIR. Cette caméra peut également être utilisée pour vos travaux de recherche
  • une valise contenant 6 échantillons de matériaux différents (isolants, conducteurs, …), un système chauffant avec thermocouple intégré, un boitier de gestion de l’excitation thermique et de l’acquisition de la température
  • des sujets de TP version enseignant et élève sur clé USB
  • un logiciel spécialement développé par Thermoconcept

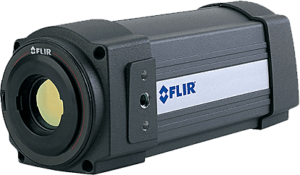

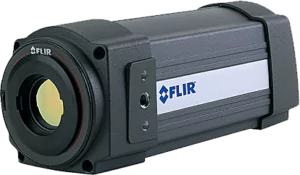

Camera Teledyne FLIR a325sc

OPTIONS

Module CND

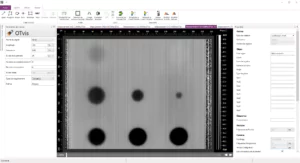

Ce module, livré avec un logiciel permettant l’acquisition et le traitement d’images permet d’initier les étudiants au Contrôle Non Destructif (CND) par thermographie Infrarouge. Un échantillon témoin avec différents défauts est fourni avec ce module.

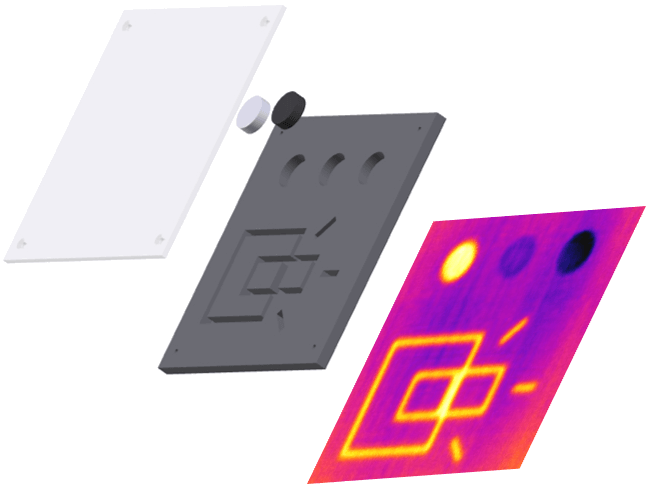

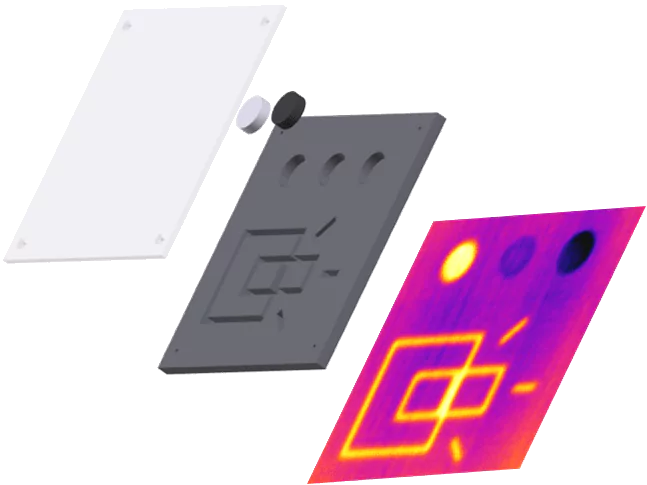

Module controle non destructif

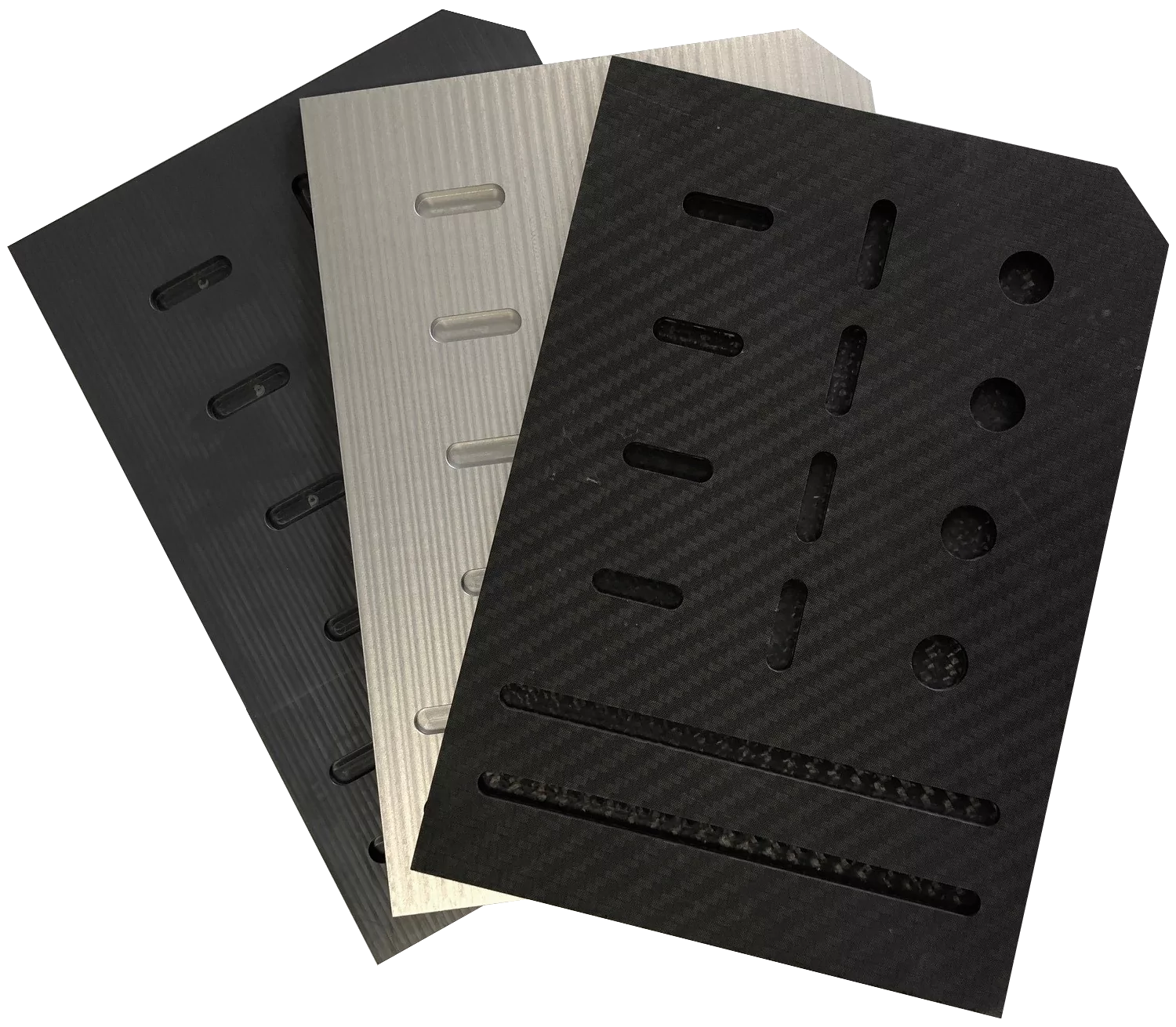

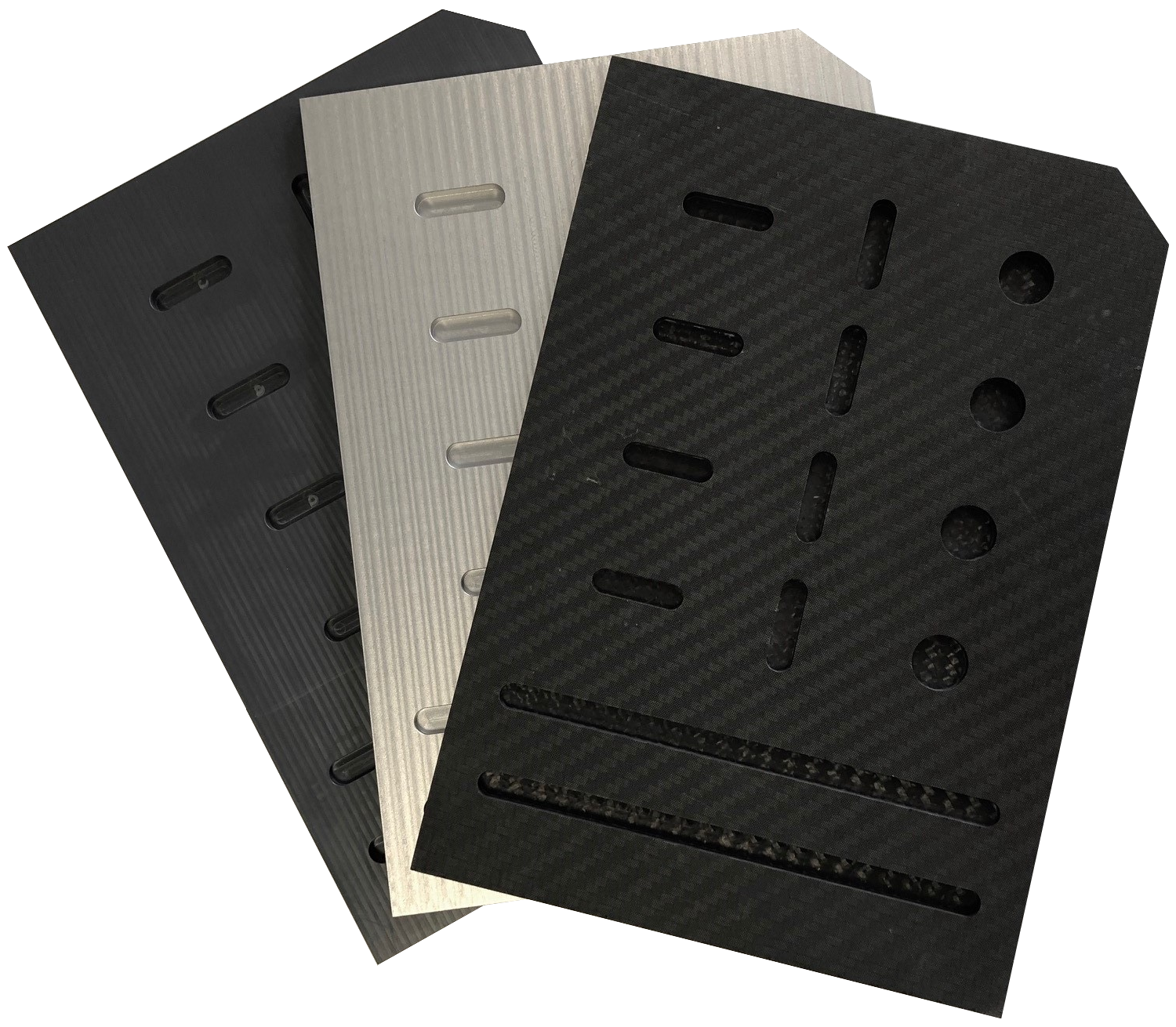

Echantillons avec défauts calibrés CND

Echantillons CND supplémentaires

Des échantillons (PVC ou composite) contenant des défauts calibrés en dimensions et profondeur peuvent être proposés.

Module Emissivité

Le module émissivité est constitué d’un système chauffant avec des revêtements de différentes émissivités qui sont mesurées. L’influence de certains paramètres environnementaux sur la mesure de température est étudiée.

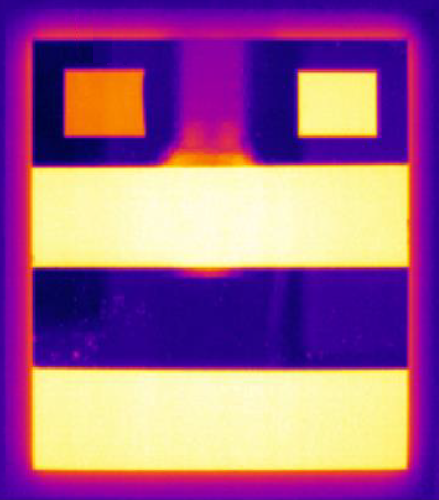

Module émissivité
Icône étudiant diplômé png

Installation & Formation

Un membre de l’équipe Thermoconcept se déplace dans vos locaux pour installer le matériel et former les futurs utilisateurs du banc pédagogique.

Nous avons fait appel à THERMOCONCEPT car nous avions besoin de nouveau matériel de TP sur la thermographie infrarouge pour l’une de nos formations. Le catalogue de travaux pratiques THERMOCONCEPT répondait parfaitement à notre attente, et d’ailleurs le TP est toujours utilisé depuis notre investissement en 2013. Les TP sont bien réalisés et très pédagogiques, leur prise en main est facile. L’équipe THERMOCONCEPT est très réactive lorsque nous avons besoin d’informations complémentaires ou de nouvelles références pour alimenter le TP.

Sophie Salaun

ESIREM
