CONTROLE NON DESTRUCTIF INFRAROUGE PAR THERMO-INDUCTION

Détection de fissure

ITvis - Thermographie par induction

Système de CND infrarouge avec excitation par induction pour la détection de fissure débouchante ou replis sur pièces métalliques.

Méthode alternative au ressuage et à la magnétoscopie

Demander un devis

THERMOGRAPHIE INFRAROUGE PAR INDUCTION

Le système ITvis est basé sur une méthode d’évaluation sans contact pour la détection de fissure ou repli dans des structures métalliques. Les résultats sont équivalents à ceux obtenus avec d’autres méthodes de contrôle traditionnelle mais avec une durée d’expérience extrêmement courte. Aucune préparation d’échantillon ou d’utilisation de produits chimiques ne sont nécessaires, cette méthode est l’alternative idéale au remplacement des postes de ressuage ou de magnétoscopie. La détection synchrone rend cette méthode robuste face aux perturbations environnementales et aux propriétés de surface ce qui permet d’obtenir une sensibilité optimale. Ce système est idéal pour les industriels qui souhaitent s’équiper d’un outil de recherche et de détection de fissure automatisé en ligne.

PRINCIPE DE FONCTIONNEMENT

La thermographie infrarouge par induction génère des courants de Foucault induits dans l’échantillon qui vont être déformés par la présence d’une fissure et qui vont créer une densification localisée de courant entraînant un échauffement visualisé à l’aide d’une caméra infrarouge. Les inhomogénéités du champ de distribution des courants de Foucault nous indiquent la présence de défauts dans le matériau. Le délai entre l’excitation inductive et la réponse en température est évalué, ce signal n’est pas sensible aux irrégularités ou aux impuretés de surface du composant. Pour l’excitation inductive, un système très précis issu et éprouvé par l’industrie est utilisé. La détection est faite à l’aide de caméras infrarouges refroidies très sensibles ou de caméras bolométriques ayant un bon rapport qualité prix. Nos produits sont compatibles avec les caméra infrarouges FLIR mais également avec la plus part des fabricants du marché. Le contrôle complet est réalisé en moins d’une demi seconde. Ce système peut parfaitement être intégré dans une solution de contrôle automatique sans intervention humaine.

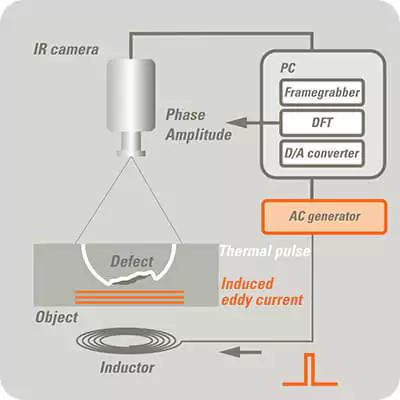

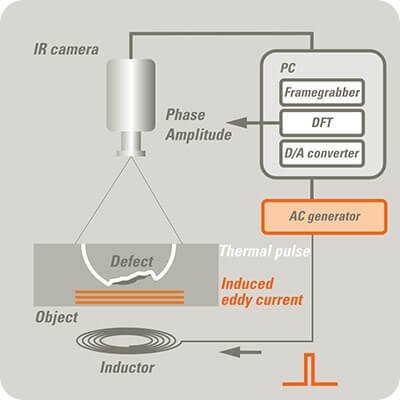

Schéma de principe du système ITvis



Spécifications Techniques
Système de CND infrarouge avec excitation par induction

La gamme de générateur ITvis a été conçu pour contrôler des pièces présentant des défauts de surface débouchants (fissure, repli, …) sur des matériaux métalliques magnétiques ou paramagnétiques.

Domaine d’application
Forge, Fonderie, Automobile, Aéronautique, Décolletage, ...
Puissance
De 3 à 10 kW
Type de refroidissement du système
Air ou eau
Durée d’impulsion
De 0.03 à 1 seconde
Durée de la mesure
De 0.1 à 2 secondes
Gamme de fréquence
De 10 à 450 kHz
Gestion de l’amplitude
Gestion de l’amplitude 0 à 100%

La méthode est en constante amélioration, les spécifications sont donc susceptibles de changer sans avertissement préalable

Les Accessoires

Détection de fissure - Inducteur CRACKY-LT

Inducteur Cracky-LT

Inducteur standard pour la détection de fissures

Détection de micro-fissure - Inducteur mini CRACKY-LT

Inducteur Mini Cracky-LT

Mini-inducteur pour la détection de fissures

Détection de fissure - Inducteur LINEY-LT

Inducteur Liney-LT

Inducteur pour contrôle de joint linéaire

Détection de défaut débouchant - Inducteur STIFF-AREA

Inducteur Stiff-Area

Inducteur pour chauffage surfacique pour contrôle de revêtement ou joint collé

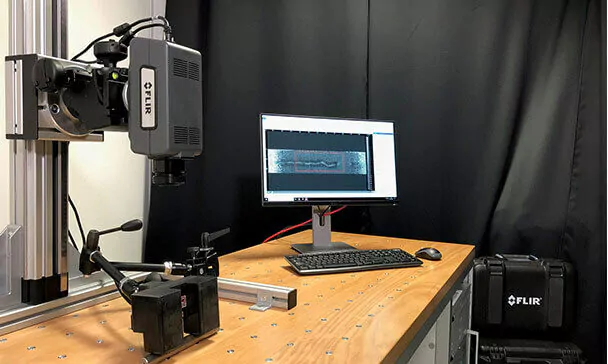

Table et support optique

Table avec support optique

Equipements spécifiques pour réaliser vos essais dans des conditions expérimentales optimales.

Kit de montage et fixation ITvis

Kit de montage et fixation ITvis

Accessoires de fixation (pinces, bras articulés, etc) destinés à faciliter la mise en place de votre banc d'essais.


Nous collaborons avec THERMOCONCEPT depuis six ans. Nous les sollicitons très régulièrement pour l’achat de matériel Flir et Edevis, et l’équipe nous apporte son expertise pour choisir les solutions les plus adaptées à nos besoins. THERMOCONCEPT intervient également pour les dépannages de nos matériels, et est très réactif en cas de besoin. Les échanges techniques avec THERMOCONCEPT sont toujours conformes à nos attentes, et nous avons construit une véritable relation de confiance avec cette entreprise. Nous recommandons régulièrement THERMOCONCEPT à nos clients pour l’achat de leur matériel.

Patrick Bouteille

CETIM

Obtenir un devis Besoin d'un devis ?

Obtenir un devis détaillé est rapide et simple.
Remplissez notre formulaire en ligne.

Obtenir un devis
4

Exemples d'applications

Localisation de fissure sur pièces métalliques - ITvis Détection de fissures sur pièces métalliques

Recherche de défauts d’usinage ou prévenir des fissures de fatigue sur les pièces de structure.

Contrôle de joint collé - ITvis Contrôle de joint collé

Etude et vérification des joints utilisés dans le secteur aéronautique et automobile.

Recherche de défaut sur soudure laser - ITvis Contrôle de soudure laser

Contrôle en ligne de soudures de pièces métalliques pour éviter les non-qualités.

Contrôle d'assemblage riveté - ITvis Recherche de fragilités d’assemblage riveté

Contrôle des soudures effectuées sur structures métalliques afin de prévenir toute fissure ou casse de fatigue.

Obtenir un devis Obtenir la brochure ITvis - Thermographie par induction Cliquez-ici pour télécharger

Démonstration gratuite en ligne

Rien de mieux qu’une démonstration en live pour voir comment réaliser une recherche de défaut sur une pièce.
Vous pourrez ainsi échanger avec nos experts et leurs poser toutes les questions nécessaires à la compréhension de la méthode utilisée.

Nous serions heureux de pouvoir organiser une démonstration en direct pour vous ou votre entreprise à votre convenance. Veuillez utiliser la section commentaires ci-dessous pour décrire vos demandes spécifiques ou les informations liées à vos application. Contactez nous si vous avez des questions.

Demande de démonstration pour ITvis - Thermographie par induction
