Système de mesure de conductivité thermique et diffusivité thermique

Liquides et pâtes

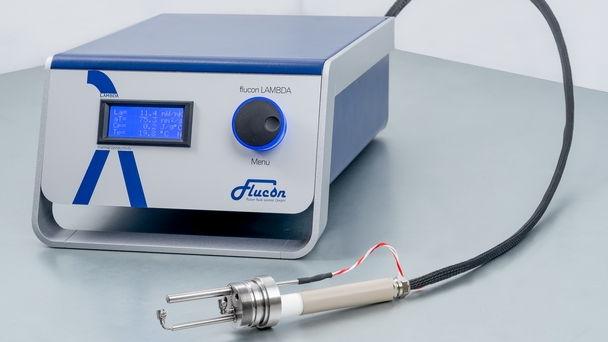

LAMBDA

Système laboratoire de mesure de la conductivité thermique, de la diffusivité thermique et de la capacité thermique massique des liquides et des pâtes

ASTM D7896-19

Demander un devis

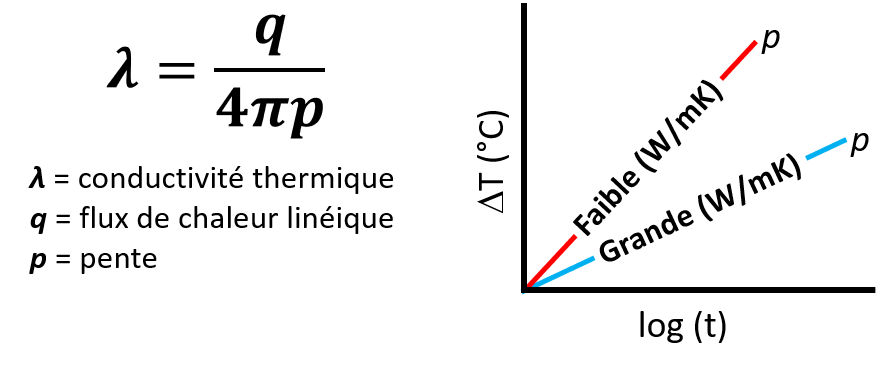

Méthode fil chaudTransient Hot Wire

Le LAMBDA, conforme à la norme ASTM D7896-19, a été conçu par Flucon pour réaliser des mesures précises de conductivité thermique, diffusivité thermique et capacité thermique massique sur les liquides et les pâtes. A l’origine du développement et de la conception de ce type d’appareil, Flucon met tout son savoir-faire au service des futurs utilisateurs, tant universitaires qu’industriels.

La méthode du fil chaud transitoire, ou « Transient Hot Wire », est utilisée pour analyser les liquides depuis plus de 30 ans, ce qui en fait l’une des méthodes les plus publiées pour mesurer la conductivité thermique des liquides.

Principales caractéristiques

L’analyseur thermique LAMBDA, basé sur la méthode du fil chaud, est un système de laboratoire permettant la mesure directe de la conductivité thermique, la diffusivité thermique et la chaleur spécifique des liquides et des pâtes conformément à la norme ASTM D7896-19. Le LAMBDA a été conçu pour être rapide et simple d’utilisation. En un essai de quelques secondes seulement, de petits volumes de liquides et de pâtes peuvent être mesurés avec précision et exactitude afin d’en déterminer la conductivité thermique, la diffusivité thermique et la chaleur spécifique. Le LAMBDA fonctionne sur une méthode transitoire avec des temps d’essais très courts afin de limiter les effets de la convection dans les échantillons de viscosités très variées. La sonde du LAMBDA est constituée d’un fil chauffant de 40 mm de long et entièrement insérée dans l’échantillon à caractériser.

THW-L1 : Conductivité thermique en température des liquides





  • Norme associée : ASTM D7896-19
  • Automatisé, puissant et précis
  • Minimisation des effets de convection
  • Pression variable, jusqu’à 35 bars
  • Contrôle intégré de la température
  • Fixation du fil optimisé pour un remplacement facilité

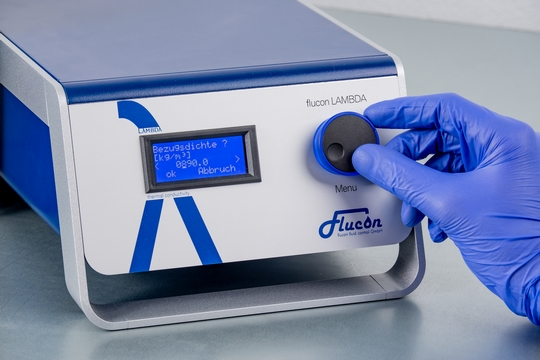

https://www.thermoconcept-sarl.com/wp-content/uploads/2020/11/lambda-transient-hot-wire-conductivite-thermique-illustration.jpg

Spécifications Techniques
Appareil de mesure de la conductivité thermique des liquides

Répondant aux exigences de la norme internationale ASTM D7896-19, le LAMBDA réalise des mesures précises de matériaux liquides en s’affranchissant des phénomènes de convection.

Domaines d’application
Industrie automobile, industrie chimique, industrie électronique, industrie cosmétique, industrie agroalimentaire
Exemples de matériaux
Liquide, huiles, nanofluides, pâtes, poudres
Conductivité thermique
0,01 à 2 W/m.K
Propriétés additionnelles
Diffusivité thermique et capacité thermique massique
Reproductibilité de la mesure
± 1%
Précision de la mesure
± 2%
Temps de mesure
1 seconde
Plage de température
-50 à +300°C*
Précision de la température
± 0.1°C
Pression
0 à 35 bars (version HP optionnelle jusqu'à 10 000 bars disponible)
Volume de l'échantillon
40 ml
Normes
ASTM D7896-19

La méthode est en constante amélioration, les spécifications sont donc susceptibles de changer sans avertissement préalable.
*Nécessite un système de refroidissement/chauffage

Les Accessoires

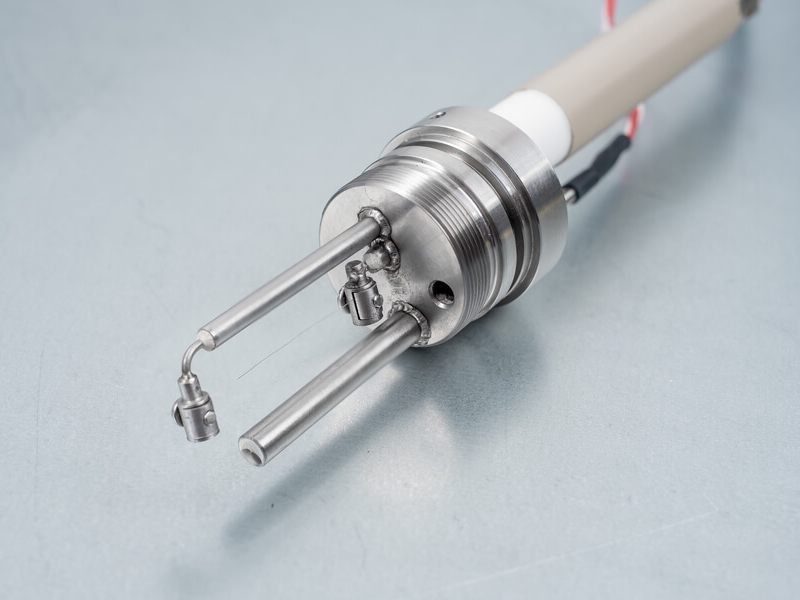

Illustration sonde LAMBDA

Sonde LAMBDA

Sonde LAMBDA à visser dans le porte-échantillon en acier inoxydable. Capteur de température intégré

Illustration bain à sec LAMBDA

Bain à sec

Bain à sec piloté par l’appareil et permettant de réaliser des mesures de conductivité thermique de l'ambiant à 300°C

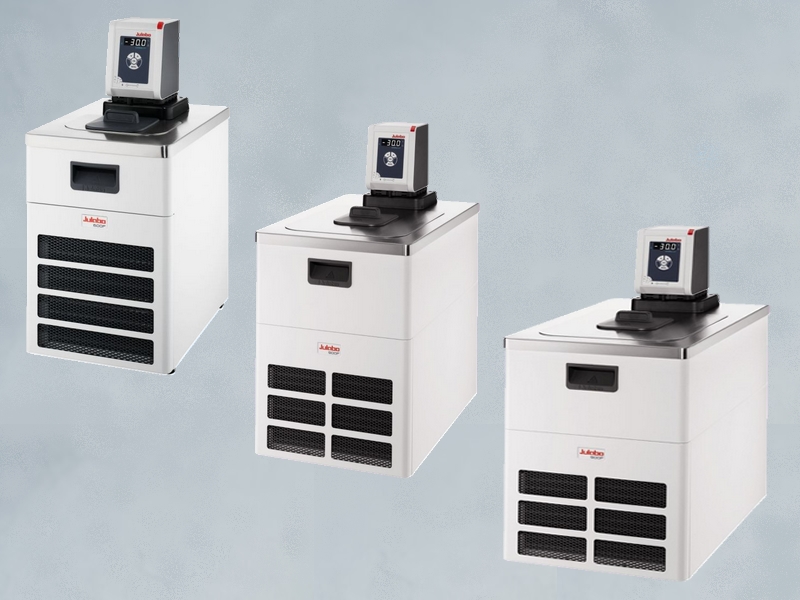

Illustration refroidisseurs LAMBDA

Refroidisseurs

Différents refroidisseurs, pouvant être pilotés par l’appareil, sont disponibles pour réaliser des mesures entre -50°C et 300°C


Protocole de mesure

Etape 11 min

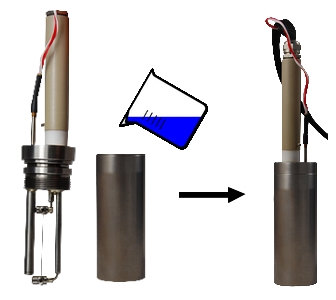

Sonde de mesure conductivité thermique liquides

Le liquide est versé dans le porte-échantillon de 40 ml. La capacité du LAMBDA à limiter la convection, grâce à des temps d'essais très courts, permet de mesurer avec précision une large gamme d'échantillons, avec des viscosités variables. Le porte-échantillon peut ensuite être soumis à des pressions allant jusqu'à 35 bars, afin de mesurer des liquides au-delà de leur point d'ébullition.

Etape 2< 1 min
Mesure conductivité thermique liquides en température

Pour les essais en température, le porte-échantillon est inséré dans la plate-forme de température intégrée.

Etape 31 min
Lancement essai pour mesure conductivité thermique liquides

Le logiciel fluconLAM contrôle automatiquement la mise en température des échantillons sur une gamme comprise entre 0°C et 300°C. Cette gamme peut être étendue jusqu’à -50°C si nécessaire.

Etape 41 min
Export résultats pour mesure conductivité thermique liquides

Le logiciel intelligent fluconLAM vérifie la qualité des résultats et recommande des modifications si nécessaire. Les résultats peuvent être sauvegardés et exportés vers Excel.

Obtenir un devis Besoin d'un devis ?

Obtenir un devis détaillé est rapide et simple.
Remplissez notre formulaire en ligne.

Obtenir un devis
3

Exemples d'applications

Exemples d'applications à venir
