Conductivimètre portable

Sols, Roches et Bétons

TEMPOS

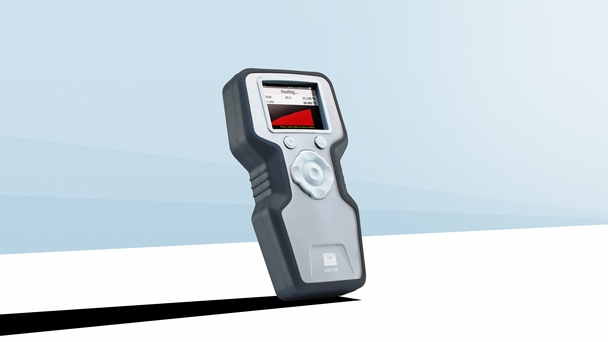

Système portable de mesure de la conductivité thermique des sols, roches, bétons et polymères

ASTM D5334 IEEE 442

Demander un devis

Source Linéaire TransitoireTransient line source

La méthode de mesure de résistivité thermique la plus connue utilisée dans l’industrie géotechnique est la source linéaire transitoire (« transient line source », TLS). Cette approche est de plus en plus avantageuse, avec la poussée vers les ressources énergétiques durables. Pour la mesure de conductivité thermique et résistivité thermique du sol, le TEMPOS est la meilleure solution tant en facilité d’utilisation qu’en précision. Conçu par la société METER, le TEMPOS est pratique à utiliser aussi bien sur le terrain qu’en laboratoire. A l’aide du logiciel intégré, ce conductivimètre portable fournit rapidement les résultats à la fin d’un essai.

Principales caractéristiques

Le TEMPOS est un conductivimètre portable utilisé pour mesurer la conductivité thermique et la résistance thermique de matériaux meubles tels que les sols, les polymères ou les liquides visqueux, et de matériaux durs tels que la roche, la pierre ou le béton. Les données collectées sont automatiquement analysées et les résultats sont affichés aussitôt. Le TEMPOS suit les normes ASTM D5334 et IEEE 442. Les sondes de mesure se composent d’un fil chauffant et d’un capteur de température scellés dans un tube en acier de 100 ou 60 mm de longueur. Différents modèles existent pour s’adapter au mieux aux besoins de l’utilisateur. La sonde est insérée dans l’échantillon à étudier. La chaleur est fournie à l’échantillon à l’aide d’une source de courant continu (q) et l’élévation de température est enregistrée sur une période de temps définie. En traçant l’élévation de température en fonction du logarithme du temps, il est possible de calculer la conductivité thermique (λ) du matériau à partir de la pente (p). Plus la conductivité thermique d’un échantillon est élevée, plus la pente est faible et inversement.

TLS-100 : Equation





  • Mesure de la conductivité thermique des sols, roches, bétons, polymères et liquides visqueux
  • Normes associées : ASTM D5334, IEEE 442
  • Portable, économique et précis
  • Écran couleur
  • Facile d’utilisation
  • Plusieurs types de sondes disponibles



Logo METER



https://www.thermoconcept-sarl.com/wp-content/uploads/2020/12/tempos-transient-line-source-conductivite-thermique-illustration.jpg

Spécifications Techniques
CONDUCTIVIMETRE PORTABLE DE MESURE DE LA CONDUCTIVITE THERMIQUE DES SOLS

Répondant aux exigences de normes internationales, le TEMPOS a été conçu pour mesurer à la fois des matériaux meubles et des matériaux durs.

Domaine d’application
Matériaux de construction, géologie, géotechnique
Exemples de matériaux
Sols, roches, bétons, polymères
Conductivité thermique
0.02 à 5 W/mK (selon la sonde de mesure)
Résistance thermique
0.17 à 50 mK/W (selon la sonde de mesure)
Diffusivité thermique
0.1 à 1.0 mm²/s
Sondes
KS-3 : 1.3 x 60 mm recommandée pour les matériaux meubles
TR-3 : 2.4 x 100 mm recommandée pour les matériaux meubles
RK-3 : 3.9 x 60 mm recommandée pour les matériaux durs
SH-3 : 1.3 x 30 mm, double aiguilles pour mesurer le diffusivité thermique
Temps de mesure
1 à 10 min. (selon la sonde de mesure)
Précision
Inférieure à 10%
Plage de température*
-50°C à 150°C*
Dimensions min. des échantillons (sonde 100 mm)
50 mm (diamètre ou carré) x 100 mm
Dimensions min. des échantillons (sonde 60 mm)
50 mm (diamètre ou carré) x 60 mm
Dimensions min. des échantillons (sonde 30 mm)
60 mm (diamètre ou carré) x 30 mm
Dimensions maximales des échantillons
Illimitées
Normes
ASTM D5334, IEEE 442

La méthode est en constante amélioration, les spécifications sont donc susceptibles de changer sans avertissement préalable.
*Nécessite un refroidisseur

Les options

Sonde KS-3

Sonde KS-3

Sonde de diamètre 1.3 mm et de longueur 60 mm.
Idéal pour les matériaux meubles.

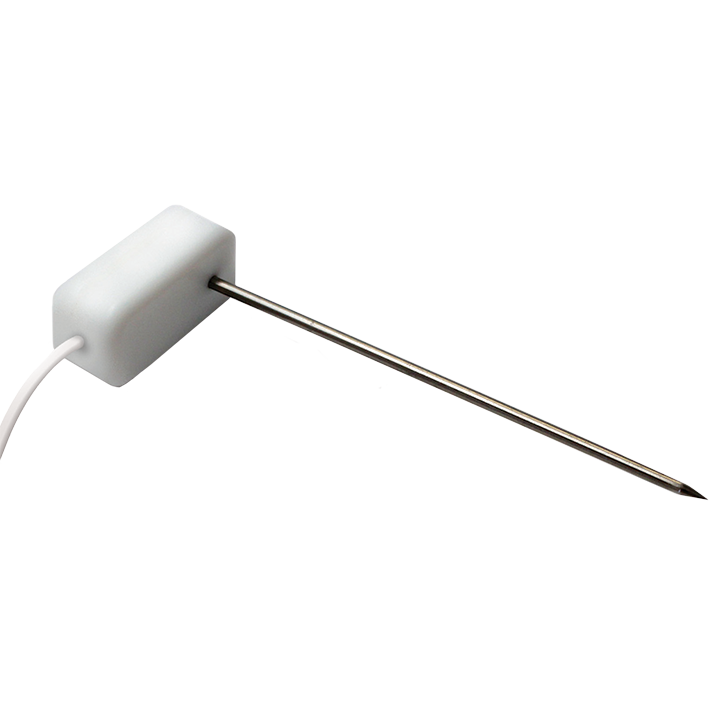

Sonde TR-3

Sonde TR-3

Sonde de diamètre 2.4 mm et de longueur 100 mm.
Idéal pour les matériaux meubles.

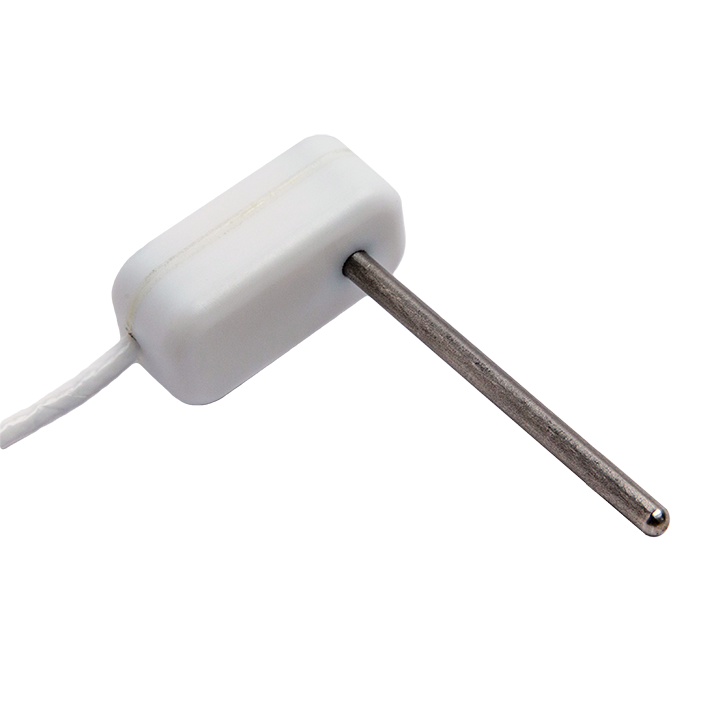

Sonde RK-3

Sonde RK-3

Sonde de diamètre 3.9 mm et de longueur 60 mm.
Idéal pour les matériaux durs.

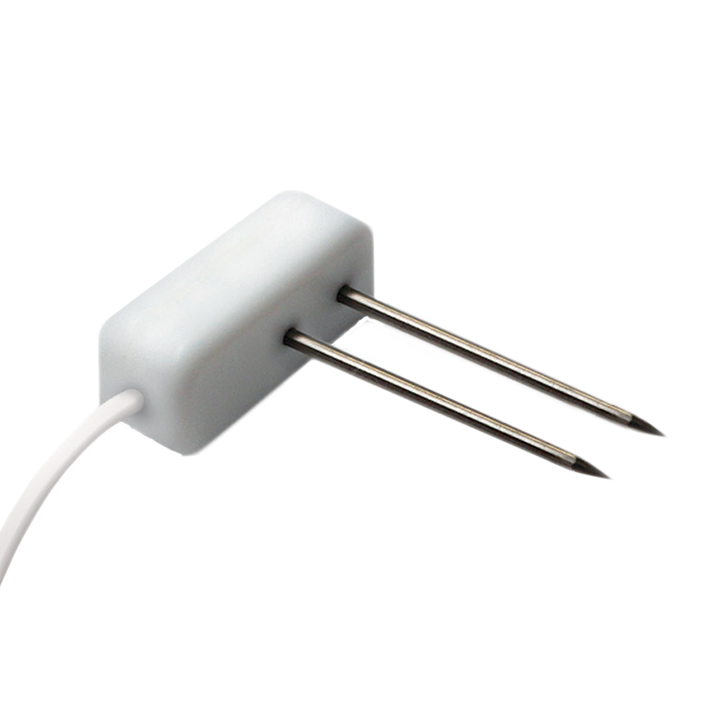

Sonde SH-3

Sonde SH-3

Sonde double-aiguilles de diamètre 1.3 mm et de longueur 30 mm avec une entraxe de 6 mm.
Permet de mesure la diffusivité thermique de vos matériaux.
