Appareil de mesure de la conductivité thermique des isolants

Matériaux isolants et de construction

HFM-100

Système de mesure de la résistance thermique et de la conductivité thermique des isolants et des matériaux de construction par méthode fluxmétrique

ASTM C518 • ISO 8301 • EN 12667

Demander un devis

méthode fluxmétriqueHeat Flow Meter

Le HFM-100, basé sur la méthode fluxmétrique, ou « Heat Flow Meter » en anglais, est l’instrument idéal pour mesurer la résistance thermique et la conductivité thermique des isolants et de tous les matériaux de construction tels que les polystyrènes, les laines minérales, les mousses polyuréthanes, les bétons, le bois, les aérogels ou les textiles.

Notre partenaire Thermtest a conçu et développé le HFM-100 de manière à ce qu’il suive de nombreuses normes internationales, dont les normes ASTM C518, ISO 8301 et EN 12667.

Principales caractéristiques

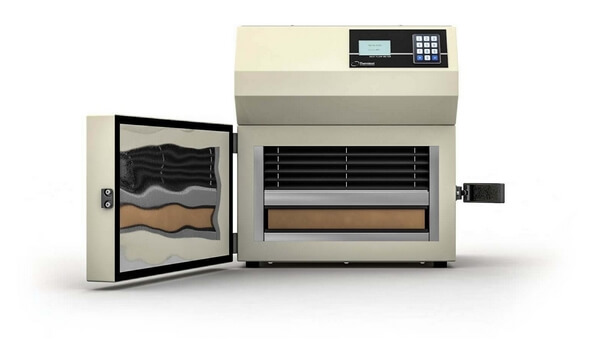

Le HFM-100 est un excellent choix d’appareil pour réaliser des mesures de conductivité thermique et résistance thermique, en régime permanent, sur des matériaux isolants ou de construction. Thermtest a conçu le « Heat Flow Meter » HFM-100 afin qu’il réponde aux exigences de nombreuses normes internationales, dont les normes ASTM C518, ISO 8301 et EN 12667. Le fonctionnement du HFM-100 est simple : tout d’abord, l’utilisateur positionne son échantillon entre une plaque chaude et une plaque froide. Ensuite, la plaque supérieure, alimentée par des moteurs pas-à-pas, s’abaisse et s’arrête au contact de l’échantillon. Le contact plaque/échantillon est contrôlé par la pression appliquée ou par l’épaisseur définie par l’utilisateur. Enfin, des encodeurs optiques pilotent les moteurs pas-à-pas pour mesurer l’épaisseur de l’échantillon (L) avec une précision de 0,1 mm. La communication entre les moteurs pas-à-pas permet à la plaque supérieure de détecter et de s’ajuster au mieux aux variations de surface de l’échantillon, en optimisant le contact plaque/échantillon pour les mesures. De plus, chaque plaque contient un capteur de flux de chaleur, qui permet de mesurer le flux de chaleur (Q/A), généré par le gradient de température (ΔT) entre les plaques supérieure et inférieure à intervalles réguliers, jusqu’à ce que le régime permanent soit atteint. Le flux de chaleur résultant est ensuite utilisé pour mesurer la résistance thermique (R) et calculer la conductivité thermique (λ) selon la loi de Fourier.

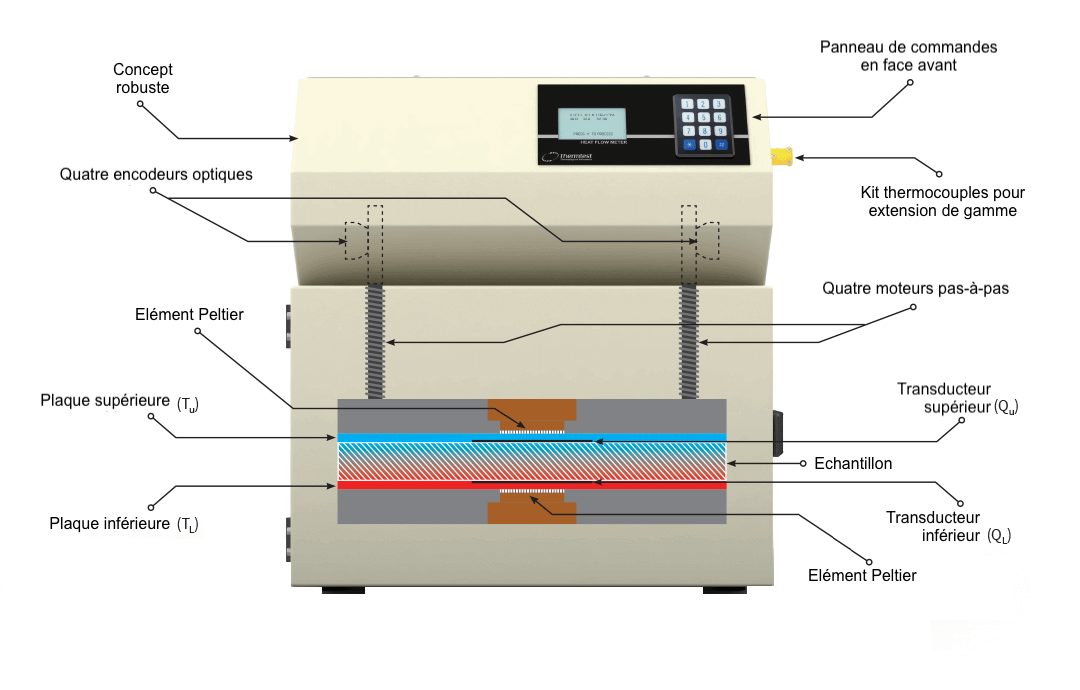

https://www.thermoconcept-sarl.com/wp-content/uploads/2018/02/hfm-100-heat-flow-meter-conductivite-thermique-schema-de-principe.png



  • Mesures précises de conductivité thermique grâce à 2 fluxmètres
  • Contrôle rapide de la température par système Peltier chauffant/refroidissant
  • Epaisseur mesurée avec une précision de 0.1mm grâce à 4 encodeurs optiques digitaux
  • Pilotage du HFM-100 depuis le panneau de commande de l’appareil ou via le logiciel
  • Gestion de l’épaisseur automatique ou manuelle – idéal pour les matériaux compressibles
  • Normes associées : ASTM C518, ISO 8301 et EN 12667





Thermtest

Spécifications Techniques
APPAREIL DE MESURE DE LA CONDUCTIVITE THERMIQUE DES ISOLANTS

Répondant aux exigences de normes internationales, le « Heat Flow Meter » HFM-100 a été conçu pour mesurer à la fois des matériaux homogènes et hétérogènes. La dimension des échantillons du HFM-100 permet des mesures représentatives de matériaux généralement utilisés pour l’isolation ou la construction.

Domaine d’application
Matériaux de construction, matériaux isolants et super-isolants, textiles
Exemples de matériaux
Laine de verre, mousse polyuréthane, polystyrène, béton, briques, bois, liège, aérogels
Type de capteurs
Fluxmètres
Direction
Unidirectionnel selon l’épaisseur
Conductivité thermique
0.005 à 0.5 W/mK
Avec kit thermocouples pour extension de gamme
Jusqu’à 2.5 W/mK
Temps de mesure
30 à 60 min
Reproductibilité
Inférieure à 1%
Précision
Inférieure à 3%
Plage de température*
-20°C à 70°C
Dimensions maximales des échantillons
300 x 300 x 100 mm
Normes
ASTM C518, ISO 8301, EN 12667

La méthode est en constante amélioration, les spécifications sont donc susceptibles de changer sans avertissement préalable
*Nécessite un refroidisseur

Protocole de mesure

Etape 11 min
HFM-100 : mesure échantillon pour mesure conductivité thermique des isolants

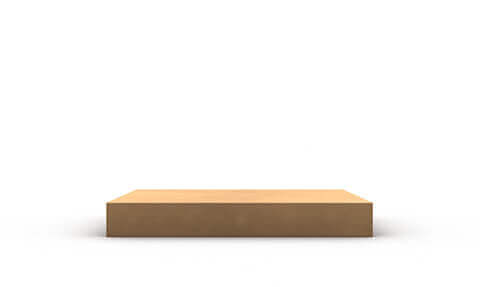

L’échantillon isolant doit mesurer entre 150 mm et 300 mm de côté, et avoir des surfaces parallèles. Le HFM-100 mesure automatiquement l'épaisseur de l’échantillon ; cependant, pour les matériaux compressibles, l’épaisseur de l’échantillon peut être renseignée manuellement pour les essais.

Etape 21 min
HFM-100 : insertion échantillon pour mesure conductivité thermique des isolants

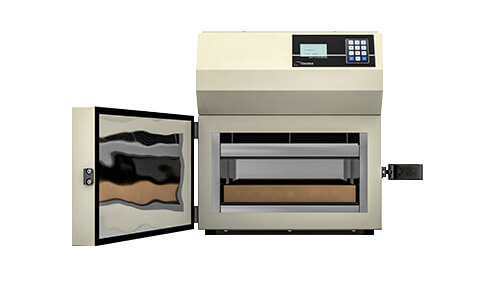

L’échantillon est placé entre les plaques chaude et froide de l’appareil de mesure de la conductivite thermique HFM-100. Pour les petits échantillons ou les échantillons de forme singulière, l’échantillon est placé au centre de la plaque inférieure afin de le positionner directement sur le fluxmètre.

Etape 31 min

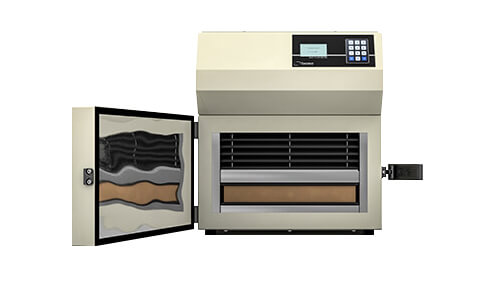

HFM-100 : fermeture système pour mesure conductivité thermique des isolants

La plaque supérieure s'abaisse automatiquement pour des échantillons rigides, ou jusqu'à une épaisseur renseignée par l’opérateur pour des échantillons compressibles. Pour une précision accrue, la plaque supérieure effectue un bref mouvement d’ajustement pour un contact optimal et une mesure de l'épaisseur au dixième de millimètre.

Etape 420 - 60 min

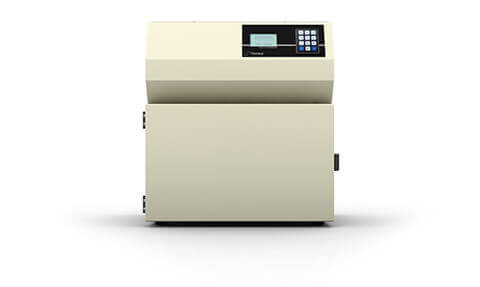

HFM-100 : démarrage mesure conductivité thermique des isolants

Un ou plusieurs paliers de température peuvent être sélectionnés permettant ainsi de réaliser des campagnes d’essais automatisées. Les tests peuvent être effectués suivant un mode de contrôle qualité (20-30 min) ou de haute précision (30-60 min) afin de s’adapter au mieux à votre application. Une fois les tests terminés, les résultats peuvent être exportés vers Excel pour une analyse approfondie.

Obtenir un devis Besoin d'un devis ?

Obtenir un devis détaillé est rapide et simple.
Remplissez notre formulaire en ligne.

Obtenir un devis
3

Exemples d'applications

Conductivité thermique d'un aérogel Conductivité thermique d'un aérogel

Étude des propriétés thermiques des couvertures d'aérogel, l'un des meilleurs isolants thermiques du marché.

Conductivité thermique des isolants Conductivité thermique de matériaux isolants

Détermination de l’effet de l'épaisseur sur les capacités isolantes du polystyrène extrudé.

Conductivité thermique du bois Conductivité thermique du bois

Un regard sur la conductivité thermique du bois résineux, pour une utilisation dans la construction.

Obtenir un devis Obtenir la brochure HFM-100 Cliquez-ici pour télécharger

Démonstration gratuite en ligne

Rien de mieux qu’une démonstration en live pour voir comment réaliser une mesure de conductivité thermique ou un test de résistance thermique.
Vous pourrez ainsi échanger avec nos experts et leurs poser toutes les questions nécessaires à la compréhension de la méthode utilisée.

Nous serions heureux de pouvoir organiser une démonstration en direct pour vous ou votre entreprise à votre convenance. Veuillez utiliser la section commentaires ci-dessous pour décrire vos demandes spécifiques ou les informations liées à vos application. Contactez nous si vous avez des questions.

Demande de démonstration pour HFM-100
