Conductivimètre portable

Sols, Roches et Bétons

TLS-100

Système portable de mesure de la conductivité thermique des sols, roches, bétons et polymères

ASTM D5334 • ASTM D5930 • IEEE 442-1981

Demander un devis

source linéaire transitoireTransient line source

La méthode de résistivité thermique la plus connue utilisée dans l’industrie géotechnique est la source linéaire transitoire (« transient line source », TLS). Cette approche est de plus en plus avantageuse, avec la poussée vers les ressources énergétiques durables. Pour la mesure de conductivité thermique et résistivité thermique du sol, le TLS-100 est la meilleure solution tant en facilité d’utilisation qu’en précision. Le TLS-100 est pratique à utiliser sur le terrain ou en laboratoire, et fournit rapidement les résultats, à l’aide du logiciel interne, à la fin d’un test.

Principales caractéristiques

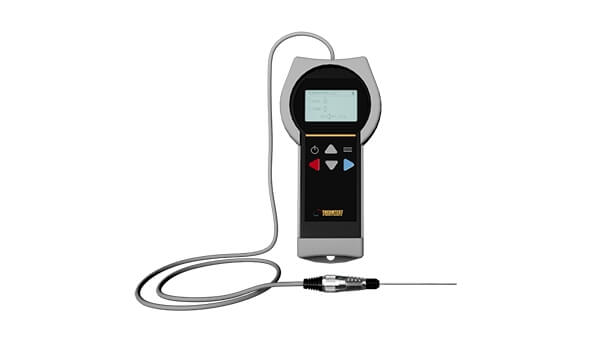

Le TLS-100 est un conductivimètre portable utilisé pour mesurer la conductivité thermique et la résistance thermique de matériaux meubles tels que les sols, les polymères ou les liquides visqueux, et de matériaux durs tels que la roche, la pierre ou le béton. Les données collectées sont automatiquement analysées et les résultats sont affichés aussitôt.

Le TLS-100 suit les normes ASTM D5334, ASTM D5930 et IEEE 442-1981. La sonde se compose d’un fil chauffant et d’un capteur de température scellés dans un tube en acier de 100 ou 50 mm de longueur. La sonde est insérée dans l’échantillon à étudier. La chaleur est fournie à l’échantillon à l’aide d’une source de courant continu (q) et l’élévation de température est enregistrée sur une période de temps définie. En traçant l’élévation de température en fonction du logarithme du temps, il est possible de calculer la conductivité thermique (λ) du matériau à partir de la pente (p). Plus la conductivité thermique d’un échantillon est élevée, plus la pente est faible et inversement.



TLS-100 : Equation

Thermtest



  • Mesure de la conductivité thermique des sols, roches, bétons, polymères et liquides visqueux
  • Normes associées : ASTM D5334, ASTM D5930 et IEEE 442-1981
  • Portable, économique et précis
  • Facile d’utilisation
  • Sonde standard de 100 mm pour matériaux meubles
  • Sonde optionnelle de 50 mm pour matériaux durs



TLS-100 - Valise

Spécifications Techniques
CONDUCTIVIMETRE PORTABLE DE MESURE DE LA CONDUCTIVITE THERMIQUE DES SOLS

Répondant aux exigences de normes internationales, le TLS-100 a été conçu pour mesurer à la fois des matériaux meubles et des matériaux durs.

Domaine d’application
Matériaux de construction, géologie, géotechnique
Exemples de matériaux
Sols, roches, bétons, polymères
Conductivité thermique
0.1 à 5 W/mK
Résistance thermique
0.2 à 10 mK/W
Sondes
Standard : 100 mm pour matériaux meubles
Optionnelle : 50 mm pour matériaux durs
Temps de mesure
3 min. (sonde 100mm) / 5 min. (sonde 50mm)
Reproductibilité
Inférieure à 2%
Précision
Inférieure à 5%
Plage de température*
-40°C à 70°C
Dimensions min. des échantillons (sonde 100 mm)
50 mm (diamètre ou carré) x 100 mm
Dimensions min. des échantillons (sonde 500 mm)
50 mm (diamètre ou carré) x 50 mm
Dimensions maximales des échantillons
Illimitées
Normes
ASTM D5334, ASTM D5930, IEEE 442-1981

La méthode est en constante amélioration, les spécifications sont donc susceptibles de changer sans avertissement préalable
*Nécessite un refroidisseur

Les Sondes

Sonde 100mm TLS-100

Sonde 100 mm

La sonde 100 mm est la sonde standard fournie avec l’appareil. Elle vous permet de mesurer la conductivité thermique des sols et autres matériaux meubles.

Sonde 50mm TLS-100

Sonde 50 mm

La sonde 50 mm est une sonde en option, livrée avec le kit pour mesure sur roche. Elle vous permet de mesurer la conductivité thermique des roches et autres matériaux durs.

Kit Roche TLS-100

Kit pour les roches

Ce kit pour mesure sur roche contient une sonde de 50 mm, un échantillon de référence pour calibrer votre TLS-100, et un tube de pâte thermique pour optimiser le contact entre la sonde et l’échantillon à mesurer pendant votre mesure de conductivité thermique.
