CAMERAS INFRAROUGES POUR LE CND

Vous souhaitez suivre un phénomène thermique rapide, vous aurez besoin de caméras infrarouges à hautes fréquences… Vous avez besoin de synchroniser précisément votre caméra avec un signal extérieur, rien de tel que les détecteurs refroidis pour cela… Vous avez un budget limité, nous trouverons le modèle qui vous convient parmi les caméras bolométriques de notre gamme.

Grâce à la large gamme de caméras infrarouges proposée par nos différents partenaires, nous vous conseillons le modèle de caméra idéal en fonction de vos besoins et de vos contraintes industrielles.

QU’EST-CE QU’UNE CAMERA INFRAROUGE ?

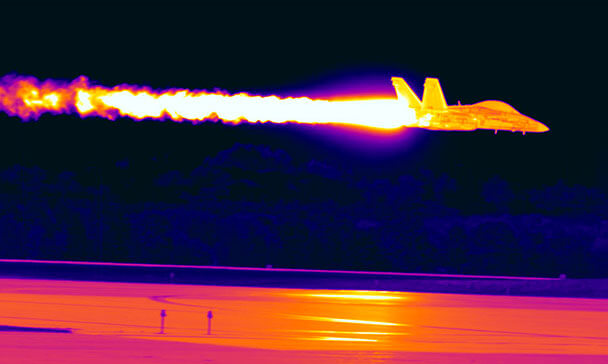

L’imagerie infrarouge est réalisée à l’aide d’une caméra infrarouge, appareil qui convertit le rayonnement infrarouge (IR) en une image visuelle qui représente les variations de température à la surface d’un objet ou d’une scène. Les principaux composants d’une caméra IR sont : un détecteur, une lentille, éventuellement un refroidisseur pour le détecteur et l’électronique, et des logiciels pour le traitement et l’affichage des images. La plupart des détecteurs ont une courbe de réponse qui est plus étroite que la gamme IR complète qui s’étend de 0.9 à 14 μm. Essentiellement, il y a deux fenêtres de visualisation dans l’infrarouge, l’une dans la gamme 1 à 5 μm, appelée ondes moyennes, et l’autre dans la gamme 8 à 14 μm, appelé ondes longues. Par conséquent, le choix d’une caméra infrarouge doit être concordant avec la gamme infrarouge que vous souhaitez visualiser. En plus de la réponse en longueur d’onde, les autres caractéristiques importantes à prendre en considération sont la sensibilité thermique, la taille du détecteur, la fréquence d’acquisition et les possibilités de synchronisation.

CAMERAS REFROIDIES

Les caméras refroidies possèdent un détecteur quantique qui fonctionne sur la base d’un effet photoélectrique intrinsèque. L’absorption des photons élève le niveau d’énergie du matériau, ce qui provoque un changement de conductivité électrique, de tension ou de courant. En refroidissant ces détecteurs à des températures cryogéniques, ils sont alors très sensibles au rayonnement infrarouge qui leur arrive. Sensibles aux très petites variations de températures, ces caméras sont très utiles pour l’observation de phénomènes thermiques transitoires rapides. Les détecteurs les plus utilisés actuellement dans les caméras refroidies sont l’InSb, le MCT et le SLS. Les caractéristiques typiques des caméras refroidies sont :

  • Sensibilité très faible (détectivité) <20mK
  • Temps de réponse très rapide (environ 1µs)
  • Fréquence d’acquisition élevée (jusqu’à plusieurs kHz)
  • Possibilité de déclencher précisément le détecteur
https://www.thermoconcept-sarl.com/wp-content/uploads/2018/03/camera-infrarouge-Teledyne FLIR-x6900sc.jpg

Teledyne FLIR X8500sc

Matrice
1280 x 1024 pixels
Pitch
12 µm
NETD
< 40 mK
Fréquence
181 Hz
Détecteur
InSb
Spectre
1.5 à 5 µm
https://www.thermoconcept-sarl.com/wp-content/uploads/2018/03/camera-infrarouge-Teledyne FLIR-x6900sc.jpg

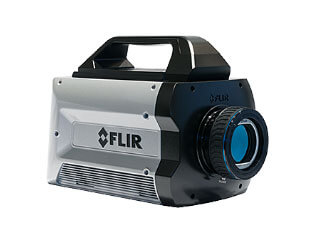

Teledyne FLIR X6900sc

Matrice
640 × 512 pixels
Pitch
25 µm
NETD
< 20 mK
Fréquence
1004 Hz (max. 29 kHz)
Détecteur
InSb
Spectre
1.5 à 5 µm
https://www.thermoconcept-sarl.com/wp-content/uploads/2018/03/camera-infrarouge-Teledyne FLIR-a6750sc-1.jpg

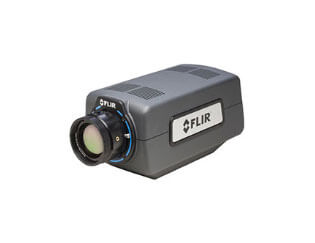

Teledyne FLIR A6750

Matrice
640 × 512 pixels
Pitch
15 µm
NETD
< 20 mK
Fréquence
125 Hz (max. 4.1 kHz)
Détecteur
InSb
Spectre
1.5 à 5 µm
https://www.thermoconcept-sarl.com/wp-content/uploads/2023/01/INFRATEC_233x243.png

INFRATEC ImageIR 9400

Matrice
1280 x 1024 pixels
Pitch
10 µm
NETD
< 20 mK
Fréquence
622 Hz
Détecteur
InSb
Spectre
1.5 à 5.5 µm
https://www.thermoconcept-sarl.com/wp-content/uploads/2023/07/INFRATECH_233x243.png

INFRATEC ImageIR 7300

Matrice
640 x 512 pixels
Pitch
15 µm
NETD
< 20 mK
Fréquence
100 Hz
Détecteur
MCT ou InSb
Spectre
1.5 à 5.5 µm
https://www.thermoconcept-sarl.com/wp-content/uploads/2023/01/Noxcam_233x243.png

NOXANT Noxcam 640

Matrice
640 x 512 pixels
Pitch
15 µm
NETD
<25 mK (20 mK typical)
Fréquence
Existe en MW, BB, LW
Détecteur
MCT ou InSb
Spectre
Existe en MW, BB, LW
https://www.thermoconcept-sarl.com/wp-content/uploads/2023/02/Telops-fast_233x243.png

TELOPS Fast IR v1k

Matrice
640 x 512 pixels
Pitch
25 µm
NETD
30 mK
Fréquence
1012 Hz
Détecteur
SLS
Spectre
7.5 à 11.5 µm

Caméras Bolométriques

La majorité des caméras infrarouges possède un détecteur de type micro bolomètre (non refroidi), d’où le nom de « caméra infrarouge bolométrique » ou « non refroidie ». Les réseaux de plan focal (FPA) micro bolomètres peuvent être créés à partir de matériaux métalliques ou semi-conducteurs et fonctionnent selon des principes non quantiques. Ils répondent à l’énergie rayonnante d’une manière qui provoque un changement d’état dans le matériau (effet bolomètre). En règle générale, les micro bolomètres ne nécessitent pas de refroidissement, ce qui permet des conceptions d’appareil compact et relativement peu coûteux. Les caractéristiques typiques des micro bolomètres sont :

  • Sensibilité relativement faible (détectivité) <50mK
  • Courbe de réponse large
  • Temps de réponse lent (environ 12 ms)
  • Fréquence d’acquisition faible (60 Hz en plein format)
https://www.thermoconcept-sarl.com/wp-content/uploads/2018/03/camera-infrarouge-Teledyne FLIR-a655sc-1.jpg

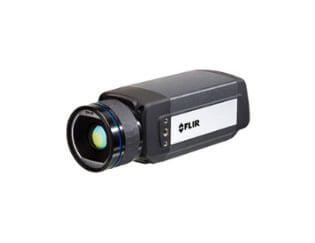

Teledyne FLIR A655sc

Matrice
640 × 480 pixels
Pitch
17 µm
NETD
< 30 mK
Fréquence
50 Hz (max. 200 Hz)
Spectre
7.5 à 14 µm
https://www.thermoconcept-sarl.com/wp-content/uploads/2020/06/86000-0000-Teledyne FLIR-A400_A700-Series-Camera_Front-Top.png

Teledyne FLIR A700

Matrice
640 × 480 pixels
Pitch
12 µm
NETD
< 50 mK
Fréquence
30 Hz
Spectre
7.5 à 14 µm
https://www.thermoconcept-sarl.com/wp-content/uploads/2020/06/86000-0000-Teledyne FLIR-A400_A700-Series-Camera_Front-Top.png

Teledyne FLIR A400

Matrice
320 × 240 pixels
Pitch
24 µm
NETD
< 50 mK
Fréquence
30 Hz
Spectre
7.5 à 14 µm
https://www.thermoconcept-sarl.com/wp-content/uploads/2023/01/EDECAM_233x243.png

EDEVIS Edecam 640L

Matrice
640 x 480 pixels
Pitch
17 µm
NETD
30 mK
Fréquence
120 Hz
Spectre
8 à 14 µm
