CONTROLE NON DESTRUCTIF PAR THERMOGRAPHIE IMPULSIONNELLE

Détection de délaminage et décollement

PTvis – Thermographie impulsionnelle

Module de CND infrarouge avec excitation impulsionnelle (flash) pour la détection de délaminage, décollement, corrosion, …

Demander un devis

THERMOGRAPHIE INFRAROUGE IMPULSIONNELLE

La thermographie infrarouge pulsée ou impulsionnelle est une méthode de contrôle sans contact adaptée à la recherche de défauts de type délaminage, décollement, corrosion ou à la caractérisation de revêtements ou de films fins. La durée très courte de l’essai et la sensibilité de détection élevée font du système PTvis un outil puissant de contrôle non destructif par thermographie infrarouge. La détection synchrone permet la détermination de la diffusivité thermique, la détection des porosités et la mesure de l’épaisseur du matériau. De plus, les perturbations comme les propriétés de surface changeantes ou l’inhomogénéité du chauffage sont supprimées. Avec cette méthode d’imagerie rapide, l’interprétation et la rédaction de rapports suite aux tests sont claires et simples.

PRINCIPE DE FONCTIONNEMENT

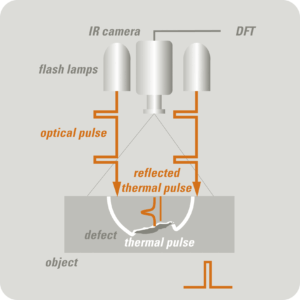

La thermographie impulsionnelle ou pulsée est utilisée pour les analyses d’interface, les mesures d’épaisseur et la détection de défauts dans des composants ou des revêtements. Ce système a été éprouvé par de nombreux industriels de l’aéronautique et du secteur automobile. L’équilibre thermique d’un composant est perturbé en apportant une impulsion d’énergie très importante et très brève. Cette perturbation décroit rapidement par conduction thermique. Le comportement de cette décroissance en température nous renseigne sur les propriétés de nombreux matériaux. La chaleur est amenée grâce à des lampes Xenon très puissantes. Une caméra infrarouge rapide enregistre une succession d’images thermiques suite à l’impulsion d’énergie. Cette séquence est analysée pixel par pixel en temps réel ou en post traitement. Des algorithmes optimisés, tel que l’analyse de phase en utilisant la transformée de Fourier, permet une évaluation quantitative du signal mesuré. Des calibrations permettent de déterminer les propriétés physiques associées comme l’épaisseur de revêtement ou la diffusivité thermique.









Spécifications Techniques
Système de CND infrarouge avec excitation flash

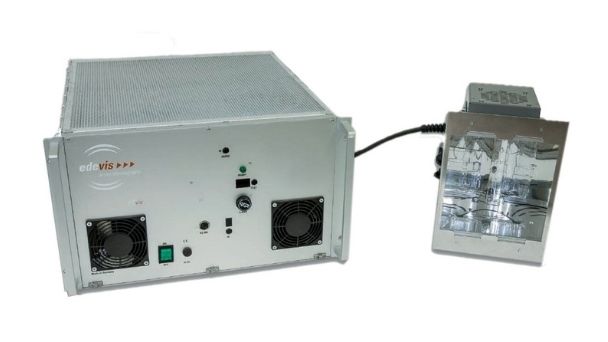

La gamme de générateur PTvis a été optimisé pour obtenir une excitation thermique la plus puissante et homogène possible et pouvoir ainsi contrôler des pièces dont les propriétés de transfert de chaleur sont rapides comme les métaux, les céramiques ou les composites.

Domaine d’application
Aéronautique, Automobile, Eolien, …
Puissance
De 3 à 12 kJ
Nombre de lampe
1 à 2 lampes
Lampe disponible
Standard, Petite spéciale Robot, Sur mesure
Durée de la mesure
De 0.1 à 2 secondes
Durée d’impulsion
Fixe 10ms ou Variable
Gestion de l’amplitude
De 0 à 100% de la puissance totale

La méthode est en constante amélioration, les spécifications sont donc susceptibles de changer sans avertissement préalable

MBDA est un fabricant de système de missiles et notre laboratoire développe plus particulièrement des matériaux composites ou métalliques. Nous cherchions une solution pour détecter des défauts sur des matériaux composites, et nous n’avions pas de moyens récents et performants en interne pour cela. THERMOCONCEPT nous a conseillé une solution facile à mettre en œuvre et adaptée à nos attentes. Monsieur HUILLERY, ainsi que ses partenaires Flir et Edevis nous ont accompagnés tout au long de ce projet avec professionnalisme, et notre collaboration s’est bien déroulée.

Laurent DANIEL

MBDA

Obtenir un devis Besoin d'un devis ?

Obtenir un devis détaillé est rapide et simple.
Remplissez notre formulaire en ligne.

Obtenir un devis
3

Exemples d'applications

Détection de points de corrosion sur carrosserie Détection de corrosion

Contrôle de pièces pour détecter d’éventuels points de corrosion, nuisibles à long terme.

Cartographie de diffusivités thermiques sur materiaux Cartographie de diffusivités thermiques

Mesure de diffusivités thermiques sur différents matériaux.

Propagation de délaminages suite à impact Délaminage suite à impact sur composite

Etude de l’endommagement de composite en fonction de la force d’impact.

Obtenir un devis Obtenir la brochure PTvis – Thermographie impulsionnelle Cliquez-ici pour télécharger

Démonstration gratuite en ligne

Rien de mieux qu’une démonstration en live pour voir comment réaliser une recherche de défaut sur une pièce.
Vous pourrez ainsi échanger avec nos experts et leurs poser toutes les questions nécessaires à la compréhension de la méthode utilisée.

Nous serions heureux de pouvoir organiser une démonstration en direct pour vous ou votre entreprise à votre convenance. Veuillez utiliser la section commentaires ci-dessous pour décrire vos demandes spécifiques ou les informations liées à vos application. Contactez nous si vous avez des questions.

Demande de démonstration pour PTvis – Thermographie impulsionnelle
