Vibro-thermographie
La thermographie par ultrasons (ou vibro-thermographie) utilise l’interaction existante entre les ondes mécaniques et thermiques pour détecter des défauts dans les matériaux. Si un défaut dans une pièce absorbe l’onde ultrasonore puissante, il va localement s’échauffer (méthode de mise en évidence des défauts par champ sombre). L’élévation de température à la surface de l’échantillon est mesurée à l’aide d’une caméra infrarouge qui visualise l’énergie dissipée. Selon l’application, il existe deux variantes de cette méthode : l’analyse très rapide de phase en rafale et la méthode Lock-In plus sensible. Dans les deux cas, le modèle calcule le déphasage entre l’excitation et la réponse thermique qui est complètement décorrélé des propriétés de surface ou de la répartition des ultrasons.
Principe Vibro-thermographie
La thermographie ultrasonore est une méthode puissante d’évaluation sélective en fonction des défauts de type fissures, décollements ou délaminages. Le banc de test repose sur l’utilisation de générateur et convertisseurs d’ultrasons haute puissance comme source d’excitation et de caméras infrarouges haute sensibilité comme capteur. Une résolution thermique de 16 mK et une fréquence d’acquisition jusqu’à 400 Hz (en plein format) en démodulation synchrone ou en mode rafale favorisent la détection des effets dissipatifs les plus faibles et permettent ainsi une détection de défaut fiable avec un minimum de charge mécanique pour la pièce testée.

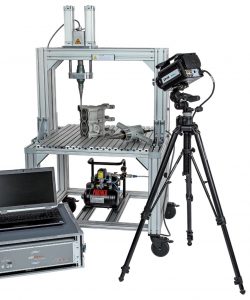

Système ultrasonore UTvis
Applications typiques
- Détection de fissure (fissures débouchantes comme non débouchantes, indépendamment de leur orientation)
- Contrôle de joint de colle, rivetage et soudure
- Evaluation de délaminages et d’impacts sur matériaux composites à base de fibre
