Analyse de revêtements en or (XRF)

 L’APPLICATION

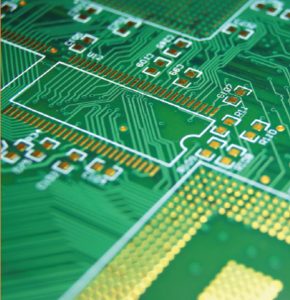

L’or est en général utilisé dans l’industrie électrique pour les connecteurs ou les circuits imprimés, et dans l’industrie électronique pour les transistors intégrés dans les circuits. L’utilisation de l’or dans ces industries est lié au fait que seulement ce métal peut permettre de respecter les exigences strictes en matière de performances et de propriétés. Les excellentes propriétés de résistance physique et chimique compensent le prix élevé de l’or. L’or est également couramment utilisé pour en faire un revêtement sur des bijoux en laiton ou sur d’autres métaux pour obtenir l’attrait et la couleur souhaités, et aussi éviter le ternissement.

Afin de garantir une bonne fonctionnalité des composants plaqués, les revêtements doivent avoir une épaisseur en or constante. L’appareil X-STRATA 920 permet d’obtenir des analyses non destructives rapides et fiables des revêtements en or avec un haut degré de confiance avec très peu de temps de préparation pour l’échantillon. Le système est très facile d’utilisation. Sa conception robuste et résistante est parfaitement adaptée pour les milieux de production.

La famille d’analyseurs EDXRF de table d’Hitachi est utilisée dans le domaine depuis plus de vingt ans et conçoit la solution la plus efficace pour mesurer l’épaisseur des revêtements en or.

 Résultats

Les performances typiques pour des applications courantes et représentatives sont présentées dans les tableaux ci-dessous. La précision a été calculée à partir de la répétabilité de 30 mesures consécutives. La précision est influencée par le temps de mesure, la taille du collimateur, les éléments présents et la gamme d’épaisseur. Dans certains cas, l’erreur peut être réduite en optimisant la plage d’étalonnage pour des applications spécifiques.

Applications STANDARDS

Couche supérieur	2e couche	3e couche	Substrat
Au			Cu, Co
Au	Ni		Cu, Brass, Bronze, CuNi, Ni
Au	Pd		Cu
Au	Pd	Ni	Cu, Brass, Fe

PerformanceS STANDARDS pour une application à une seule couche

Au/Cu utilisant le collimateur circulaire de 0.3 mm de diamètre.

Substance à analyser	Plage de test	Erreur standard	Précision
Au	0.089 – 2.71 μm	0.025 μm ou 5% d’erreur relative	0.004 μm pour 0.10 μm ou 0.028 μm pour 1.03 μm

PerformanceS STANDARDS pour une application A DOUBLE COUCHE

Au/Ni/CuSn utilisant le collimateur circulaire de 0.3 mm de diamètre.

Substance à analyser	Plage de test	Erreur standard	Précision
Au	0.089 – 0.533 μm	0.025 μm ou 5% d’erreur relative	0.008 μm pour 0.53 μm ou 0.012 μm pour 0.99 μm
Ni	0.86 – 4.31 μm	10% d’erreur relative	0.075 μm pour 4.4 μm ou 0.041 μm pour 1.77 μm

PerformanceS STANDARDS pour une application A DOUBLE COUCHE

Au/Pd/Cu utilisant le collimateur circulaire de 0.3 mm de diamètre.

Substance à analyser	Plage de test	Erreur standard	Précision
Au	0.05 – 0.53 μm	0.025 μm ou 5% d’erreur relative	0.008 μm pour 0.50 μm ou 0.003 μm pour 0.25 μm
Pd	0.8 – 0.50 μm	10% d’erreur relative	0.017 μm pour 0.53 μm ou 0.006 μm pour 0.25 μm

PerformanceS STANDARDS pour une application A TRIPLE COUCHE

Au/Pd/Ni/Cu utilisant le collimateur circulaire de 0.3 mm de diamètre.

Substance à analyser	Plage de test	Erreur standard	Précision
Au	0.01 – 0.5 μm	0.025 μm ou 5% d’erreur relative	0.026 μm pour 0.58 μm
Pd	0.02 – 0.5 μm	10% d’erreur relative	0.010 μm pour 0.55 μm
Ni	2.25 – 10.1 μm	15% d’erreur relative	0.19 μm pour 4.50 μm

 En résumé

La gamme d’analyseurs XRF X-STRATA 920 offre une analyse précise et fiable des revêtements en or. Grâce aux normes d’étalonnage traçables de chez Hitachi, les échantillons utilisés en milieu de production peuvent être mesurés simplement et rapidement par des opérateurs de tous niveaux. Les résultats apparaissent en quelques secondes, ce qui permet une optimisation quasi instantanée du processus de production.
