Analyse de revêtements par CVD-PVD (XRF)

Cet exemple d’application présente un cas d’analyse de revêtements par CVD et PVD en utilisant la méthode de spectrométrie de fluorescence des rayons X dite XRF.

 CONTEXTE

Des composants électriques et des matériaux mécaniques sont revêtus par CVD ou PVD pour améliorer les propriétés fonctionnelles, optiques, chimiques, électriques de composants mécaniques individuels ou de produits finis.

Comme les industries concernées par ce type de revêtements s’orientent vers un contrôle à 100% pour assurer que leurs produits respectent leur durée de vie estimée, l’augmentation du contrôle qualité et des tests d’assurance qualité des revêtements par CVD-PVD est anticipé. L’amélioration du contrôle qualité peut aussi entrainer la réduction de la consommation de produits chimiques et des déchets.

Différentes formes et tailles de pièces peuvent être revêtus par CVD ou PVD et cela peut poser des challenges analytiques. Cependant, ils peuvent tous bénéficier d’un échantillon simple pour les représenter et d’une meilleure précision pour des milliers de mesures XRF chaque jour.

La configuration du matériel et les caractéristiques du logiciel de l’analyseur XRF ont tous les deux un impact important sur les programmes d’essai. En ayant le bon matériel, les opérateurs peuvent répartir leur temps de travail sur la ligne de production et le temps à effectuer les mesures avec le FT 230.

CVD-PVD

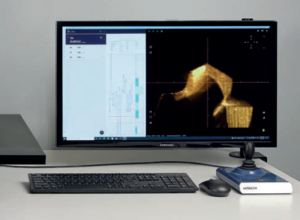

L'appareil FT230 utilisé dans cette application

Le FT 230 est un appareil de mesure XRF des revêtements métalliques conçu pour simplifier et accélérer les tests de composants et d’assemblages avec une analyse rapide et automatisée.

Logo Hitachi

 L’APPLICATION

Notre gamme d’analyseurs XRF permet d’assurer la cohérence et la précision de l’épaisseur des revêtements déposés, mesurant les éléments les plus complexes avec un haut degré de précision et de fiabilité.

Le FT 230 a été fabriqué pour simplifier et accélérer le contrôle des composants et assemblages. En effet, il permet de mesurer plus de pièces en moins de temps. Votre XRF pourra prendre les décisions à votre place avec les différentes caractéristiques proposées :

  • Find My Part™ est un système de reconnaissance intelligente pour obtenir un temps de préparation plus rapide.
  • Une focalisation automatisée des échantillons permet d’augmenter le débit et de facilité l’utilisation de l’appareil.
  • Une deuxième caméra à large champ de vision permet de facilité la localisation des éléments à contrôler.
  • Une connectivité flexible permet l’envoi des résultats aux systèmes SCADA, QMS, MES et ERP.
  • Un détecteur de dérive au silicium haute résolution et à grande surface pour une haute précision sur des revêtements plus fins et plus complexes.

 Résultats

Les performances typiques pour des applications courantes et représentatives sont présentées dans les tableaux ci-dessous. La précision a été calculée à partir de la répétabilité de 30 mesures consécutives. La précision est influencée par le temps de mesure, la taille du collimateur, les éléments présents et la gamme d’épaisseur. Dans certains cas, l’erreur peut être réduite en optimisant la plage d’étalonnage pour des applications spécifiques.

Performances STANDARDS

Ti/Fe utilisant le collimateur circulaire de 0.3 mm de diamètre.

Substance à analyser Plage de test Erreur relative Précision
Ti 0.21 – 9.93 μm 0.025 μm ou 5% d’erreur relative 0.006 μm pour 0.48 μm

PerformanceS STANDARDS

Ti/Fe utilisant le collimateur circulaire de 0.3 mm de diamètre.

Substance à analyser Plage de test Erreur standard Précision
Ti 0.21 – 9.93 μm 0.025 μm ou 5% d’erreur relative 0.0007 μm pour 0.48 μm

 En résumé

La gamme d’analyseurs XRF FT 230 offre une analyse précise et fiable des revêtements par CVD et PVD. Grâce aux normes d’étalonnage traçables de chez Hitachi, les échantillons utilisés en milieu de production peuvent être mesurés simplement et rapidement par des opérateurs de tous niveaux. Les résultats apparaissent en quelques secondes, ce qui permet une optimisation quasi instantanée du processus de production.

Avec son ensemble de fonctions de productivité avancées et ses performances de pointe, le FT230 est la solution la plus complète pour mesurer les revêtements par CVD et PVD.

En savoir plus sur l'appareil FT 230

Pour en savoir plus sur cet appareil, retrouvez toutes les informations et spécifications de ce produit sur notre page internet dédiée à FT 230. Vous pourrez également y télécharger une plaquette ou demander un devis.
